Используется на даче :).
Отечественный переносной черно-белый телевизор с 31-й трубой. Буковка Д означает наличие дециметрового диапазона.
Переключатель каналов кнопочный. Всего предусмотрено 6 каналов :). Входы МВ/ДМВ раздельные.
Аппарат полностью полупроводниковый, но на дискретных элементах (не считая, кажется, одной K224).
Блок питания встроенный с обычным трансформатором и линейным стабилизатором, что конечно сказалось на весе.
Предусмотрено автомобильное питание от 12В.

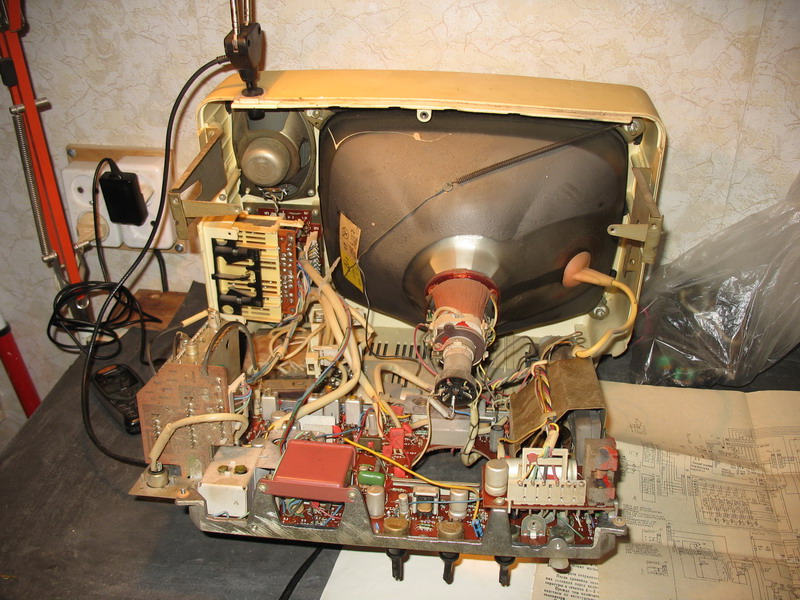

Вспотрошеный вид:
17.07.2009
Неисправность. Бегут кадры да и строки тоже не стабильны - чуть что дернул, переключил канал - рассинхронизация. Дефект "историчиский" и до этого пропадал при прогреве.
Устранение. Обрыв или полное высыхание C54 - замена. Подбор R104 в сторону уменьшения.
Поиск.
Использовалась информация с http://aivkin.narod.ru/sovet/unost.htm.
Первоначально был подобран R104 - напайкой параллельно резистора 20 ком. Это позволило остановить кадр (что нельзя было сделать до этого, тк ручка упиралась в 0),
но синхронизации явно не помогло.
Впринципе дальше можно было вычислить гада используя информацию из приведенного выше источника, но мы пошли другим путем :). Был использован осциллограф
С1-49 для проверки сигнала на контрольных точках.
Легко обнаружилось отсутствие сигнала на XN22..XN24, чего вобщем следовало ожидать. Далее непосредственно осциллографом проверялся сигнал в цепи включая С54 и он был
выявлен как слабое звено :), а точнее как хороший изолятор.
После замены С54 (на бу импортный кондюк с предварительной проверкой) сигналы появились, как и синхронизация. Надобность в уменьшенном R104 вроде бы отпала,
но оставил.
Попутно заменил разбитый C107, который потенциально мог приводить к проблемам с частотой строк.
Подбор R104
Оборванный С54 в подстаканнике
Импортный аналог С54 :). Ему почему-то подстаканник не нужен.
Оставшиеся детали. У С54 отломалась нога при выпайке - возможно неспроста.
